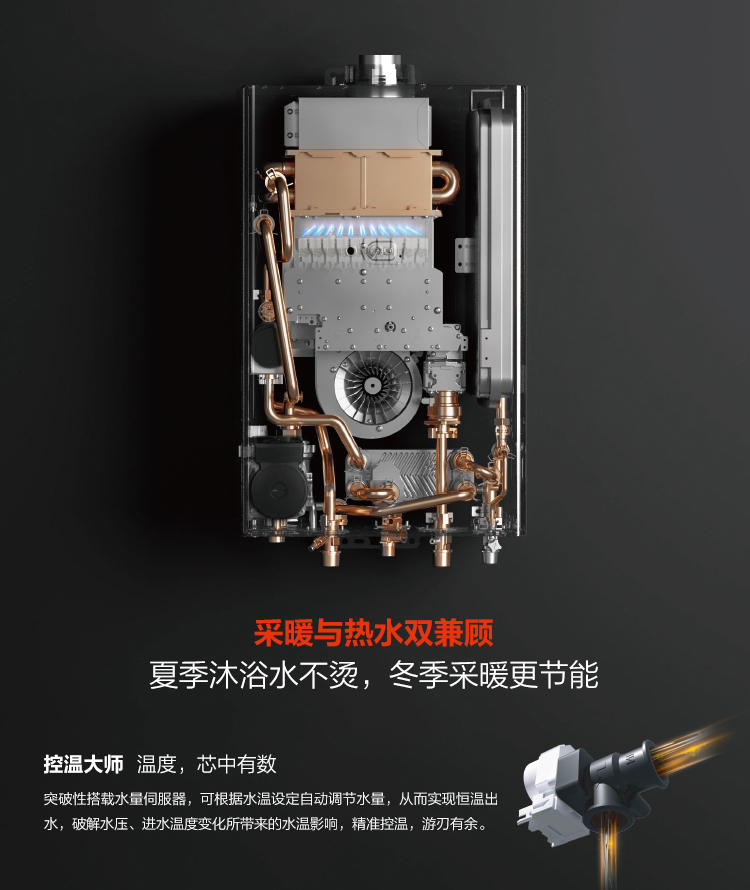

日式热水、供暖两用炉

  • 大美学 中日联合设计
  • 小尺寸 隐藏式橱柜安装
  • 智恒温 冬季采暖高热量 夏季洗澡水不烫
  • 大水量 搭载水量伺服器 不限流 再增流
  • 低排放 低NOx浓淡燃烧器  Nox排放5级
规格参数

国标型号:L1GB22-E1

产品编号:GQH-22E1FFA

产品名称:燃⽓采暖热水炉

安装方式:室内壁挂型

排气方式:强制给排气式

点火方式:电脉冲点火

外形尺寸(mm):⾼630×宽400×深270

质量(kg):32

膨胀水箱容积(L):6

燃气接口:G3/4"

采暖进水出水接口:R3/4"

生活热水进水出水接口:R1/2"

适用燃气:12T 天然⽓(2000Pa)

额定热负荷热水热效率:≥89%

额定热负荷采暖热效率:≥89%

50%额定热负荷热水热效率:≥85%

30%额定热负荷采暖热效率:≥85%

额定热负荷(kW):22.4

额定热输出(kW):19.6

最小热负荷(kW):4.2

最小热输出(kW):3.7

生活热水额定热负荷(kW):22.4

出热水能力(L/min):11.5(△t=25℃)

出热水能力(L/min):9.4(△t=30℃)

生活热水(℃):35、37〜48、50、55、60

采暖:地暖模式(℃):45〜60

采暖:散热片模式(℃):45〜80

生活热水系统适用水压(MPa):0.08〜0.8

采暖系统最高工作水压(MPa):0.3

循环水泵扬程(m):6

循环⽔泵功率(W):90

电源性质:220V/50Hz

额定电功率(W):102

最⼩热负荷状态电功率(W):99

待机状态电功率(W):2.6

外壳防护等级:IPX5D

电击防护类型:I类

能效等级:二级

商品详情
安装示意图
